车间焊接烟尘如何处理--设备选型指南

时间:2022-10-06

目前焊接行业存在焊接环境的脏乱差的问题。而随着环保监督力度不断加强,工人以及工厂周边居民对生活质量的诉求不断提高,焊接环境的改善已经成了工厂亟待解决的问题。所以焊接烟尘净化是环保行业重点主题之一。


焊接车间工况多种多样,有自动焊接手工焊接还有机器人焊接,焊接工件的尺寸也大小不一,那该如何选择净化方式呢?一起来看下。



01

抵近式,吸气臂源头收集





吸气臂式焊接烟尘净化系统

针对于焊接点位集中,焊接工位固定的焊接工况,可以采用万向吸气臂式。吸气臂可万向摆动,任意悬停,可以根据焊接点位调整吸罩位置,在焊接作业时移动吸气臂至焊接点即可抽吸焊接产生的烟尘,从而实现在尘源点近距离收集。

适用于有固定位置的手工焊接工况或预留烟道的焊接专机


02

覆盖式,顶吸罩上方收集





顶吸罩式焊接烟尘净化系统

针对焊接工位较固定,无行车或少行车参与的情况可采用顶吸罩式焊烟净化系统,顶吸罩覆盖焊接加工区域,笼罩焊接工件及焊接设备,焊接烟尘被抽吸后经管道到达除尘器过滤净化。

适用于焊接专机、焊接机器人、手工焊接等焊接位置固定的区域


03

可移动覆盖式顶吸罩




移动式顶吸罩焊烟净化系统

针对焊接工位规律性移动、旋转(如:自动焊接机器人),行车参与少或周期长。其他无法外置净化器的场所可采用多功能除尘器+移动式顶吸罩来收集焊接烟尘。在焊接作业时顶吸罩跟随机器人移动覆盖焊接工件和机器人,焊接产生的烟尘被抽吸进入一旁的多功能除尘器,烟尘经净化后洁净空气室内排放。

适用于焊接机器人或工件需要经常移动的焊接区域



04

整体除尘,吹吸除尘系统



车间整体吹吸循环除尘系统

针对大型工件的焊接,会存在焊接工件无固定位置,且焊接位置无法固定的情况,针对此类情况可以采用车间自循环式净化一体机。设备吸入烟尘气体后吹出洁净空气,带动车间空气循环,完成车间内的整体通风除尘。

适用于焊接位置无法固定,焊接工件较大(如钢结构加工车间,造船造车)等工况




05

伸展灵活,伸缩房除尘系统


伸缩房式焊接烟尘净化系统

针对大型工件焊接,可能工件的挪动需要采用天车牵引,且区域过小在无焊接任务的情况下焊接区域需挪做他用。这种工况通常可以采用伸缩房式抽尘净化。伸缩房使用时展开包围焊接区域,焊接在内部进行,烟尘被抽吸进入除尘器过滤净化,作业结束后伸缩房折叠,露出焊接区域和焊接工件,方便工间转移。

适用于大型工件/异型工件焊接、或天车转移工件工况。



06

全包围,焊接房式除尘系统



焊接房式烟尘净化系统

针对自动焊接机器人,焊接工位固定,焊接烟尘产生量大,作业自动化程度高的的焊接工况,可以采用焊接房式烟尘净化系统,焊接房包围加工区域,焊烟被从房顶抽吸进入除尘器净化过滤,烟尘无法外散。

适用于焊接机器人有固定位置且焊接烟尘产生量大的工况



07

移动式净化,焊烟净化器



移动式焊烟净化器

针对于焊接点位分散焊接无固定位置的可采用焊烟净化器收集净化。焊烟净化器带有轮子和吸气臂,可移动至焊接区域从焊接源头抽吸焊接烟尘,焊接烟尘经设备净化后洁净空气达标排放

适用于无固定位置、焊接烟尘量小的手工焊接工况


现场使用情况视频展示

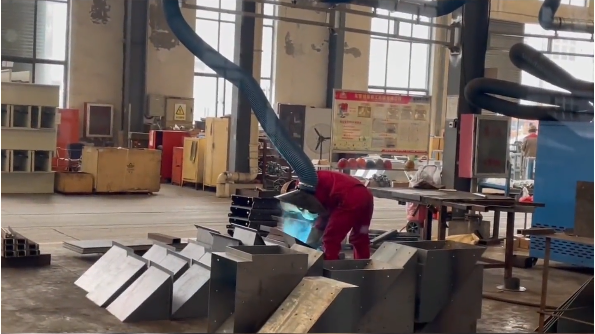

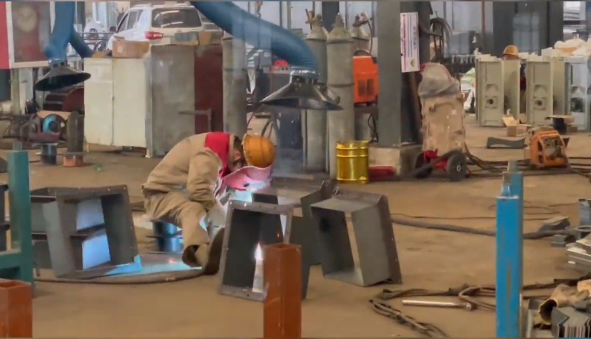

吸气臂式焊烟净化系统-某铁路集团焊接车间除尘现场

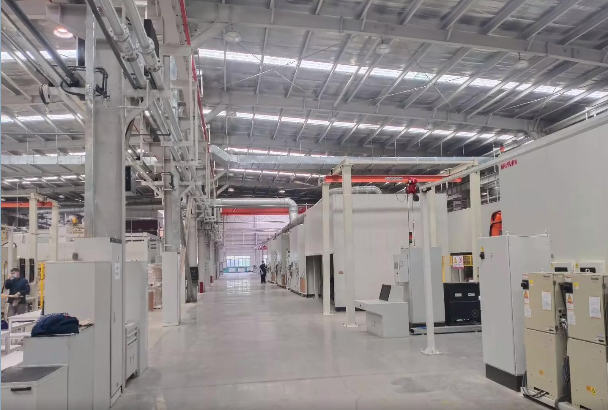

顶吸罩式焊烟净化系统-某造车企业焊接机器人除尘现场


移动式顶吸罩焊烟净化-某企业焊接机器人配套除尘器使用现场



伸缩房式焊接除尘净化系统-某企业使用伸缩房焊烟净化

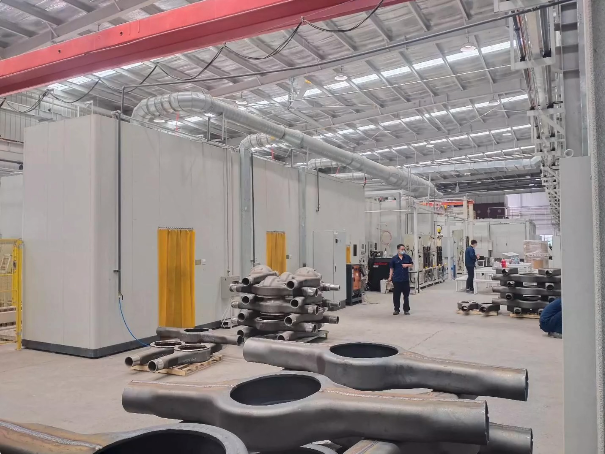

焊接房除尘系统-某企业焊接房除烟除尘使用现场
