滤筒除尘器结构【图文结合详解】

  更新时间:2020-10-30  18:48:04   作者 : 宁波博斯德环保  【原创】   来源 : http://www.bosdte.com/bsdhb/vip_doc/18782303.html


  除尘器在我们身边应用也比较多,小到我们家庭使用的小型除尘器,达到工厂使用的大型除尘器,购买和使用的目的就是为了能够除尘,营造一个清新的环境,滤筒除尘器也是应用比较多的一款除尘器,但是很多人对于滤筒除尘器并不是很了解,所以我们一起来看看滤筒除尘器结构是怎样的?


  滤筒除尘器的结构是由进风管、排风管、箱体、灰斗、清灰装置、导流装置、气流分流分布板、滤筒及电控装置组成,类似气箱脉冲袋除尘结构。滤筒在除尘器中的布置很重要,既可以垂直布置在箱体花板上,也可以倾斜布置在花板上,从清灰效果看,垂直布置较为合理。花板下部为过滤室,上部为气箱脉冲室。在除尘器入口处装有气流分布板。

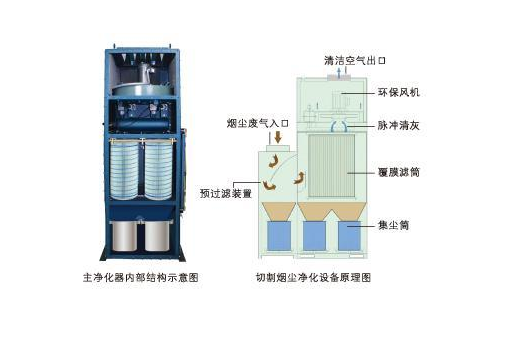

滤筒除尘器结构图



  含尘气体进入除尘器灰斗后,由于气流断面突然扩大及气流分布板作用,气流中一部分粗大颗粒在动和惯性力作用下沉降在灰斗;粒度细、密度小的尘粒进入滤尘室后,通过布朗扩散和筛滤等组合效应,使粉尘沉积在滤料表面上,净化后的气体进入净气室由排气管经风机排出。


  滤筒除尘器的阻力随滤料表面粉尘层厚度的增加而增大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭,首先一分室提升阀关闭,将过滤气流截断,然后电磁脉冲阀开启,压缩空气以及短的时间在上箱体内迅速膨胀,涌入滤筒,使滤筒膨胀变形产生振动,并在逆向气流冲刷的作用下,附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后,电磁脉冲阀关闭,提升阀打开,该室又恢复过滤状态。清灰各室依次进行,从第一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。


滤筒除尘器结构图


  滤筒除尘器结构被应用于我们生活的大部分地方,上文给大家介绍了滤筒除尘器的定义、结构以及工作原理,通过讲解,相信大家对这款设备也有了一个全新的认识,如果我们是某个工业领域负责人的话,我们要想购买滤筒除尘器,还是建议对其结构要有一个了解。
